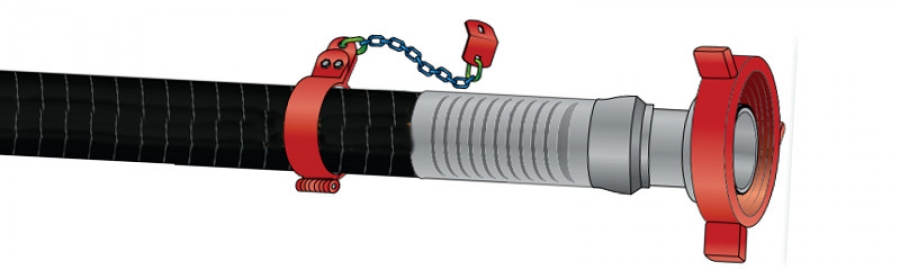

Буровые рукава
Трубка: NBR, специально укомплектованная для обработки абразивных, коррозионных и масляных буровых растворов
Усиление: несколько слоев полиэфирного шнура по трубе, высокопрочные стальные тросы.
Крышка: NBR, Специально укомплектованная, устойчива к истиранию, коррозии, резке, строжке, маслам и погоде.
Применение: Используются при вращательном бурении в качестве гибких соединений системы подачи бурового раствора.Предназначены для комплектации как стационарных, так и мобильных буровых установок, используемых при бурении скважин.Буровые рукава могут применяться в районах умеренного и тропического климата при температуре окружающего воздуха от -20° С до +100° С. Соответствуют ГОСТ 28618-90 (ISO 6807-84).
Фитинг: Молотковые союзы, API-интерфейс, фланцы
Прикрепление: Зажим безопасности и цепь
Применимый стандарт: Рукава буровые изготавливаются по ТУ 4833-001-56374362-2005 в соответствии с ГОСТ 28618-90 и ISO 6807-2003.
|
I.D (дюйм) |
Класс |
Рабочее давлениеPSI) |
испытательное давление(PSI) |
Минимум сгибание(mm) |
|
2 |
A |
1500 |
3000 |
800 |
|
B |
2000 |
4000 |
800 |
|
|
C |
4000 |
8000 |
850 |
|
|
D |
5000 |
10000 |
850 |
|
|
E |
7500 |
15000 |
900 |
|
|
F |
10000 |
15000 |
950 |
|
|
G |
15000 |
22000 |
1000 |
|
|
2 1/2 |
A |
1500 |
3000 |
900 |
|
B |
2000 |
4000 |
900 |
|
|
C |
4000 |
8000 |
1000 |
|
|
D |
5000 |
10000 |
1000 |
|
|
E |
7500 |
15000 |
1050 |
|
|
F |
10000 |
15000 |
1100 |
|
|
G |
15000 |
22000 |
1150 |
|
|
3 |
A |
1500 |
3000 |
950 |
|
B |
2000 |
4000 |
950 |
|
|
C |
4000 |
8000 |
1050 |
|
|
D |
5000 |
10000 |
1050 |
|
|
E |
7500 |
15000 |
1100 |
|
|
F |
10000 |
15000 |
1150 |
|
|
G |
15000 |
22000 |
1150 |
|
|
3 1/2 |
A |
1500 |
3000 |
1000 |
|
B |
2000 |
4000 |
1000 |
|
|
C |
4000 |
8000 |
1100 |
|
|
D |
5000 |
10000 |
1100 |
|
|
E |
7500 |
15000 |
1150 |
|
|
F |
10000 |
15000 |
1200 |
|
|
G |
15000 |
22000 |
1250 |
|
|
4 |
A |
1500 |
3000 |
1050 |
|
B |
2000 |
4000 |
1050 |
|
|
C |
4000 |
8000 |
1100 |
|
|
D |
5000 |
10000 |
1100 |
|
|
E |
7500 |
15000 |
1150 |
|
|
F |
10000 |
15000 |
1200 |
|
|
G |
15000 |
22000 |
1250 |
